· 产品介绍 /Products：

· 吹缆机主要技术参数/Essential technical parameter：

产品编号 Item No.	20401
.最大输送力（N） Maximum transportation force(n)	700(连续可调) 700（consecutive adjustable）
输送速度（m/min） Transportation speed（m/min）	8-80(连续可调) 8-80（consecutive adjustable）
适用光缆直径（mm） Applicable cable diameter(mm)	Φ10~11.7、Φ11.8~13.5、13.6~15.3、Φ15.4~17.1
适用硅芯管直径（内径/外径） Applicable silicon core pipe(out diameter/inner diameter)(mm)	Φ33/Φ40
外形尺寸dimension（mm）	1390x700x850
重量 weight（kg）	125

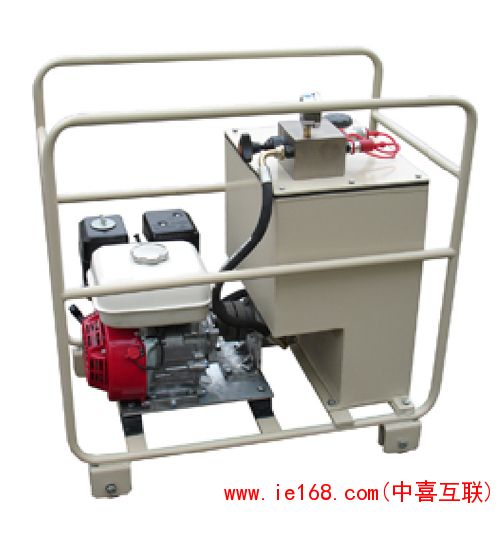

· 液压泵站主要技术参数/Pump station essential technical parameter：



最大油压maximum pressure（MPa）	15
液压油流量hydraulic flux （1/min）	10
汽油机gasoline （hp/rpm）	6/1800
胶管长度length of tube（1/min）	10
外形尺寸dimension（mm）	780x470x780
重量weight（kg）	87.5



· 配置说明 /Configuration：

◆ CLJ60S吹缆机成套机组用于长途通信管道光缆的吹送敷设施工，一次吹送光缆长度可达1000~2000m。

◆ CLJ60 Cable Blower Set Apply to long-distance communications cable construction.

generally the blow length achieve 1000~2000m.

◆ 成套机组由吹缆机、液压泵站、气封活塞、光缆密封圈、塑料管密封圈等组成，

向机组提供压缩空气的空气压缩机由用户自行采购。

◆ Whole set is composed of cable blower set，hydraulic pump station.

air proof piston，cable seal ring，plastic seal ring，air compressor

which provide compress air need to purchase additional.

◆ 包括吹缆机、液压泵站、GDJ150管道密封检测装置、GT10/25管道光缆专用网套2根；

适用于Φ10~11.7mm和Φ11.8~13.5mm光缆外径的光缆密封圈各5件、YJ型腰形夹头各1套、

DX型导向套各1套；适用Φ33/Φ40硅芯管规格的Y型塑料管密封圈2件、JL型集流嘴1套、

J型管夹块1套、FSB型气封活塞1套（含密封圈10件），（需要其他规格硅芯管等配件的联系本公司）。

◆ Cable blower set ，hydraulic pump，a set sealing piece that

specify the cable outside diameter and silicon core pipe by customer，

a set model GDJ150 pipe sealing inspection equipment.
