· 产品介绍 /Products：
|
产品编号 Item number |
型号 Model |
范围(M) Range |
断面 （MM） Section |
主材尺寸 （MM） Main part size |
辅材尺寸 （MM） Accessory size |
允许轴向负荷 （KN） Vertical Load |
安全系数 （K） Safety Factor |
重量 （KG/M） Weight |
| 03131 | LBNX-300A | 8-16 | 300*300 |
50*50*4 |
25*25*3 | 13-38 | 2.5 | 10.5 |
| 03141 | LBNX-300B | 11-18 | 300*300 |
50*50*5 |
30*30*3 | 15-40 | 2.5 | 11.0 |
| 03151 | LBNX-400 | 12-20 | 400*400 |
50*50*5 |
30*30*3 | 14-43 | 2.5 | 14.6 |
| 03511 | LBNX-500A | 12-20 | 500*500 |
60*60*5 |
30*30*3 | 34-75 | 2.5 | 18 |
| 03515 | LBNX-500B | 14-22 | 500*500 |
60*60*5 |
40*40*3 | 2.5 | 20 | |
| 03521 | LBNX-500C | 15-23 | 500*500 |
70*70*6 |
40*40*3 | 42.88 | 2.5 | 21 |
| 03525 | LBNX-500D | 17-25 | 500*500 | 70*70*6 | 50*50*4 | 2.5 | 22 | |
| 03531 | LBNX-600A | 15-23 | 600*600 | 60*60*6 | 40*40*3 | 38.75 | 2.5 | 20 |
| 03535 | LBNX-600B | 17-25 | 600*600 | 70*70*6 | 40*40*3 | 2.5 | 21 | |
| 03541 | LBNX-600C | 17-25 | 600*600 | 70*70*6 | 50*50*4 | 58.119 | 2.5 | 22 |
| 03545 | LBNX-600D | 17-25 | 600*600 | 75*75*6 | 50*50*4 | 2.5 | 24 | |
| 03601 | BNX-300 | 10-15 | 300*300 | 50*50*5 | 30*30*3 | 17-35 | 2.5 | 33 |
| 03602 | BNX-400 | 12-16 | 400*400 | 50*50*5 | 30*30*3 | 29-51 | 2.5 | 43 |
| 03603 | BNX-500 | 16-24 | 500*500 | 63*63*6 | 30*30*3 | 41-93 | 2.5 | 54 |
| 03604 | BNX-600 | 16-32 | 600*600 | 70*70*6 | 40*40*4 | 72-221 | 2.5 | 63 |
| 03605 | BNX-700 | 20-32 | 700*700 | 80*80*6 | 40*40*4 | 115-294 | 2.5 | 75 |
· 配置说明 /Configuration：

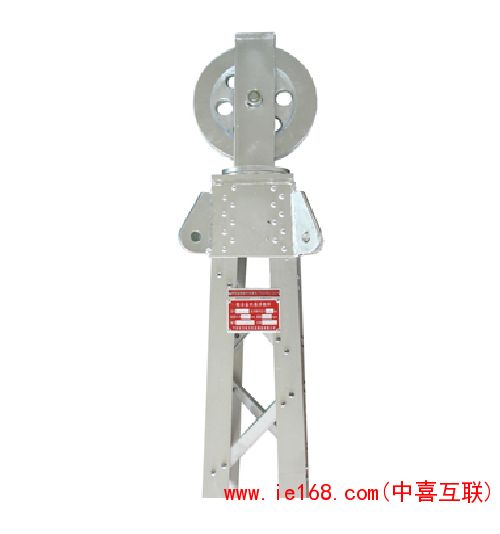

用途：用于输配电线路施工中加拉线后立杆塔。
Uses：Apply to assemble and erect the tower and pole in transmission line construction.
说明： 03131-03545为铝合金材质，03601-03605为锰钢材质。
Explain：03131-03545 is aluminum alloy material. 03601-03605 is manganese steel material.
